Máy khoan đất thủy lực hoàn toàn 2400rpm Di động tốc độ cao
MDT-2 Giàn khoan cầm tay hoàn toàn bằng thủy lực là một loại giàn khoan nhẹ được thiết kế để thăm dò địa chất ở vùng sâu vùng xa
Máy khoan cầm tay hoàn toàn bằng thủy lực MDT-2 / MDT-2A
I．Tổng quan chung
Giàn khoan cầm tay thủy lực toàn phần MDT-2 là một loại giàn khoan nhẹ được thiết kế để thăm dò địa chất ở những khu vực xa xôi khó đi vào.Nó chủ yếu phù hợp để khoan kim cương với kỹ thuật coring đường dây.Giàn khoan bao gồm đơn vị điện diesel, hệ thống thủy lực, bảng điều khiển, cột buồm, tời chính, tời kéo dây, đầu khoan, hệ thống cấp liệu, đèn chiếu sáng, v.v ... Giàn được dẫn động hoàn toàn bằng thủy lực cho tất cả các chức năng coring bề mặt của nó.Thiết kế kiểu phân hạch làm cho giàn có khả năng lắp ráp và tháo rời tốt, tạo điều kiện thuận lợi cho việc vận chuyển đến hầu hết các khu vực khó tiếp cận.Cấu trúc mạnh mẽ cộng với hệ thống điều khiển chính xác đảm bảo tỷ lệ thâm nhập cao và độ tin cậy vượt trội.
Ⅱ.Các tính năng kỹ thuật chính:
1. Mô hình đầu khoan và thủy lực đầy đủ.Vòng quay của đầu khoan được thực hiện với bốn máy bơm thủy lực được dẫn động bởi hai động cơ diesel;điều này cũng làm cho hệ thống xi lanh thủy lực nạp liệu nhận ra hành trình nạp đầy đủ của nó ở cả tốc độ cao hơn và tốc độ thấp hơn.

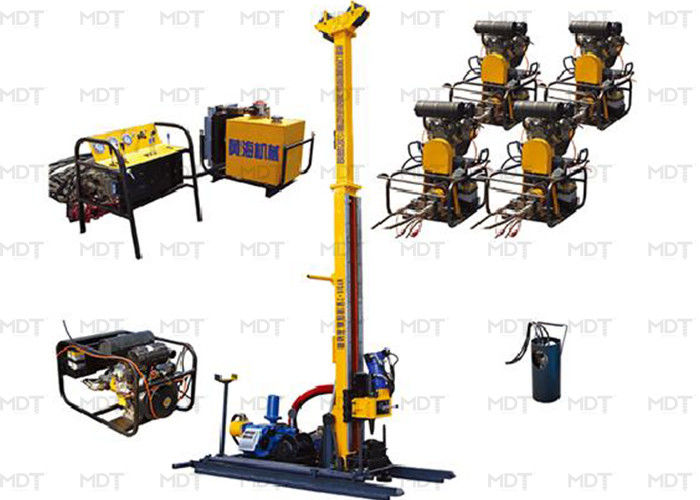

2. Với khả năng tháo dỡ tốt.Giàn khoan được áp dụng kiểu tách rời trong thiết kế, bao gồm bộ nguồn, thùng dầu thủy lực, bệ thao tác và cơ chế vận hành, tức là phần khoan.Vì vậy, chúng có trọng lượng nhẹ và có thể được vận chuyển bằng sức người hoặc sức mạnh của động vật.Giàn khoan có thể được ứng dụng và thực hiện trong không gian hẹp để khoan lỗ ở 45 ° －90 ° với khả năng thích ứng mạnh mẽ hơn.
3. Kỹ thuật mạnh mẽ khả năng thích ứng.Bên cạnh kỹ thuật khoan kim cương với kỹ thuật coring đường dây, nó là kỹ thuật mạnh mẽ khả năng thích ứng.Nó có thể áp dụng cho yêu cầu khoan và cấp liệu của bất kỳ tầng nào khác.
Ⅲ.Thông số kỹ thuật MDT-2
| Động cơ diesel | Mô hình | YC2108 |
| Quyền lực | 33Kw (44HP) × 2 | |
| RPM định mức (Cài đặt gốc) | 2400rpm / phút | |
| Công suất khoan | BQ | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Đầu khoan | RPM | Hai ca / Thay đổi vô cấp 0-1200 RPM |
| Tối đaMô-men xoắn | 900 N · m (666lbf · ft) | |
| Tối đaNâng công suất của trục chính | 50 kN (11000 lbf) | |
| Tối đaNăng lượng cho ăn | 25 kN (5500 lbf) | |
| Bơm chính | Bơm thủy lực Piston có thể thay đổi hướng trục Bơm Triplex để dẫn động rôto, bơm bùn tời & kích nâng cấp. Với hệ thống cảm biến tải trọng. |
Bơm thứ nhất: 67LPM ở 25MPa Bơm thứ 2: 43LPM ở 20MPa Bơm thứ 3: 30 LPM ở 20MPa Bơm thứ 4: 7 LPM ở 20MPa |
| Công suất của Palăng chính | Lực nâng (dây đơn) | 20kN (4400lbf) (trống trống) |
| Tốc độ cẩu (dây đơn) | 84-165m / phút (trống trống) | |
| Đường kính dây thép | 14 mm (0,55 inch) | |
| Chiều dài dây thép | 30 m (98,42feet) | |
| Công suất của Palăng có dây | Lực nâng (dây đơn) | 800 Kg (1760lb) (trống rỗng) |
| Tốc độ cẩu (dây đơn) | 96-255m / phút (trống trống) | |
| Đường kính dây thép | 6 mm (0,23 inch) | |
| Chiều dài dây thép | 500 m (1640 bộ) | |
| Mast | Chiều cao cột | 5 m (16,4 bộ) |
| Góc điều chỉnh cột | 0 ° —90 ° | |
| Góc khoan | Giảm 45º theo phương ngang đến 90º theo phương dọc xuống | |
| Kéo thanh | 1,5m | |
| Cho ăn đột quỵ | 1800 mm (5,9ft) | |
| Bơm bùn | Gõ phím | Bơm pittông Triplex Plunger |
| Mô hình | BW100 | |
| Khác | Trọng lượng (loại nền tảng) | 1500 Kg (3306 lb) |
| Kích thước (L × W × H) | 3500 × 1500 × 1300mm (11,48 × 4,92 × 4,26ft) |

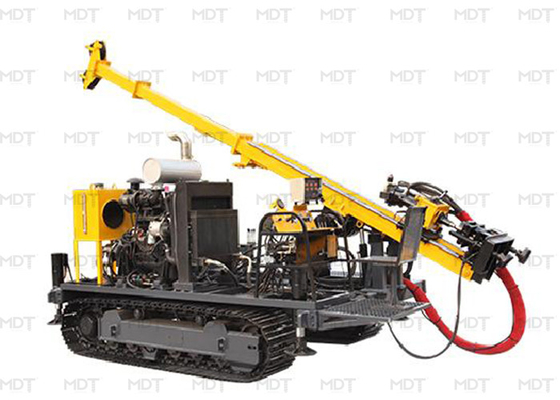

IV.Thông số kỹ thuật HYDX-2A
| Động cơ diesel | Mô hình | Cummins 4BTA3.9-C100 (tăng áp và làm mát bằng nước) |
| Quyền lực | 74Kw (99HP) | |
| RPM định mức (Cài đặt gốc) | 2200 vòng / phút | |
| Công suất khoan | BQ | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Đầu khoan | RPM | Bốn ca / Thay đổi vô cấp 0-1200 RPM |
| Tối đaMô-men xoắn | 900 N · m (666lbf · ft) | |
| Tối đaNâng công suất của trục chính | 50 kN (11000 lbf) | |
| Tối đaNăng lượng cho ăn | 25 kN (5500 lbf) | |
| Bơm chính | Bơm thủy lực Piston có thể thay đổi hướng trục Bơm Triplex để dẫn động rôto, bơm bùn tời & kích nâng cấp. Với hệ thống cảm biến tải trọng. |
Bơm thứ nhất: 156LPM ở 22MPa Bơm thứ 2: 40LPM ở 20MPa Bơm thứ 3: 13 LPM ở 20MPa |
| Công suất của Palăng chính | Lực nâng (dây đơn) | 20kN (4400lbf) (trống trống) |
| Tốc độ cẩu (dây đơn) | 84-165m / phút (trống trống) | |
| Đường kính dây thép | 14 mm (0,55 inch) | |
| Chiều dài dây thép | 30 m (98,42feet) | |
| Công suất của Palăng có dây | Lực nâng (dây đơn) | 800 Kg (1760lb) (trống rỗng) |
| Tốc độ cẩu (dây đơn) | 96-255m / phút (trống trống) | |
| Đường kính dây thép | 6 mm (0,23 inch) | |
| Chiều dài dây thép | 500 m (1640 bộ) | |
| Mast | Chiều cao cột | 6 m (19,68 bộ) |
| Góc điều chỉnh cột | 0 ° —90 ° | |
| Góc khoan | Giảm 45º theo phương ngang đến 90º theo phương dọc xuống | |
| Kéo thanh | 1,5m | |
| Cho ăn đột quỵ | 1800 mm (5,9ft) | |
| Bơm bùn | Gõ phím | Bơm pittông Triplex Plunger |
| Mô hình | BW100 | |
| Khác | Trọng lượng (loại nền tảng) | 3500 Kg (7716 lb) |
| Kích thước (L × W × H) | 5000 × 2200 × 1800mm (16,4 × 7,28 × 5,9ft) |
|
| Cách vận chuyển | Crawler |
